PROMETEO HR 400

VORT PROMETEO HR 400, é uma unidade bastante compacta destinada a assegurar a ventilação mecânica centralizada essencialmente em habitações unifamiliares, de modo contínuo e com uma taxa de recuperação de calor extremamente elevada que poderá atingir os 92%

O equipamento pode ser instalado indiferentemente na posição horizontal ou vertical e permite de uma forma silenciosa a renovação permanente do ar no interior da residência, através de bocas de extracção situadas em diferentes locais (casas de banho, cozinha) e bocas de insuflação colocadas nos compartimentos principais (sala de jantar, quartos) que introduzem o ar novo proveniente do exterior. O VORT PROMETEO HR 400 remove desta forma o ar viciado de todos os compartimentos húmidos e cria um movimento constante de ar a partir dos compartimentos secos onde se verifica a insuflação do ar.

BYPASS AUTOMÁTICO DE VERÃO

Free cooling

Quando a temperatura exterior for igual ou superior á temperatura interior pretendida que tenha sido seleccionada, mas por outro lado inferior á temperatura interior existente no momento, a válvula de bypass abre, permitindo a entrada directa do ar exterior sem passar pelo permutador de calor. Esta função é particularmente útil nas noites de Verão.

Os caudais de ar necessários estão definidos na actual Legislação Dec-Lei nº 80/2006 (RCCTE). Em condicões normais de utilização os caudais de ar extraído e ar novo são praticamente iguais. No modo de funcionamento completamente automático as condições ambientais no local manter-se-ão constantes e o consumo energético é reduzido. Os sensores que medem a temperatura, a humidade relativa e os níveis de CO2 do ar tratado possibilitam ao equipamento quando está funcionar no modo automático seleccionar a velocidade mais adequada, ao passo que o controlo remoto permite não só a intervenção do utilizador como também recebe e monitoriza os níveis de conforto transmitidos pelo VORT PROMETEO HR 400.

PROTECÇÃO ANTI-CONGELAMENTO

Quando a temperatura e a humidade relativa dos fluxos de entrada e saída de ar se encontrarem numa condição tal em que possa ocorrer formação de gelo na superfície do permutador de calor e afectar a eficiência do equipamento, a válvula de protecção anti-congelamento começará a abrir automaticamente e de modo gradual numa tentativa de corrigir a situação.

Em climas particularmente agrestes esta medida, assim como eventuais ajustamentos automáticos da velocidade dos ventiladores de insuflação e extracção, poderá revelar-se insuficiente e nesses casos a “Vortice” recomenda a instalação de uma bateria opcional de pré-aquecimento de 500W (acessório cód. 22317) que será ligada automaticamente a partir de um sinal enviado pelo VORT PROMETEO HR 400.

FILTROS

O VORT PROMETEO HR 400 inclui de origem 2 filtros F5 que se encontram instalados no interior da unidade, próximos do permutador de calor. Estes filtros são facilmente acessíveis após remoção do painel frontal. Têm como objectivo impedir a entrada de impurezas na habitação e no permutador de calor. Um filtro extra anti-pólen, classe F7 (acessório cód. 22323) poderá ser opcionalmente instalado na unidade, assegurando assim capacidades de filtragem adicionais. O VORT PROMETEO HR 400 monitoriza a condição em que se encontram os fi]ltros (estado de sujidade/colmatação e estado de saturação) e electronicamente indica de forma visual e audível se é necessária a manutenção dos filtros.

O utilizador final tem o controlo através do controlo remoto digital por rádio frequência (RF) das seguintes funções:

• Modo de Operação manual (a selecção das velocidades é feita pelo utilizador final);
• Modo de Operação Automática (a velocidade de funcionamento é controlada automaticamente pelo sistema em função das condições ambientais medidas pelos sensores);
• Modo de Verão, ou bypass automático de Verão (o ar exterior é introduzido directamente na habitação sem passar pelo permutador de calor tornando deste modo possível a ventilação do local sem haver transferência de calor);

INFORMAÇÕES DO CONTROLO REMOTO DIGITAL:

• Modo de funcionamento do equipamento (modo manual, modo automático, modo de Verão);
• Indicador de velocidades (1, 2, 3);
• Indicador de“Timer” ou Temporização;
• Temperatura média, humidade relativa e níveis de CO2;
• Hora e data.

FUNCIONAMENTO AUTOMÁTICO

O VORT PROMETEO HR 400 analisa a temperatura, a humidade relativa (H.R.) e os níveis de CO2 do ar tratado e utiliza esta informação, quando em funcionamento automático, para determinar quando será necessário utilizar a velocidade 1 ou 3 e assim manter o ambiente nas melhores condições possíveis. Deste modo, o funcionamento automático revela-se como uma das funções mais úteis do equipamento

CERTIFICAÇÕES

O VORT PROMETEO HR 400 é certificado através das mais recentes normas europeias, tais como: A nível da segurança:

• EN 60335-1: “Safety of electrical appliances for domestic and similar use, part 1: General Standards”;
• EN 60335-2-80: “Safety of electrical appliances for domestic and similar use, part 2: particular standards for fans”;
• EN 50366: “emissions potentially dangerous from electromagnetic fields (EMF)”;
• EN 60529: “degrees of protection provided by enclosures (IP code)”;

A nível da compatibilidade electromagnética (EMC):

• EN 55014-1: “electromagnetic emissions”;
• EN 55014-2: “immunity to electromagnetic fields”;
• EN 61000-3-2: “limits for harmonic current emissions”;
• EN 61000-3-3: “limitation of voltage fluctuation and flickers”;

ESPECIFICAÇÕES TÉCNICAS

• Caudal máximo: 420 m³/h (*)
• Consumo máximo: 195 W
• Altura: 935 mm
• Largura: 840 mm
• Profundidade: 504 mm
• Peso: 25 kg

(*) Valores referentes à pressão estática zero.

Permutador de calor

Tipo fluxos cruzados em contra-corrente fabricado em PE (polietilene). Design em contra-corrente para maximizar a transferência de calor (é cerca de 30% mais eficiente que um permutador de fluxos cruzados convencional). Constituído por múltiplos canais de geometria triangular (sistema patenteado) por forma a aumentar substancialmente a superfície total de permuta de calor.

Invólucro externo

Em PPE (“PP polyfoam”)

Turbinas, tampa frontal e parafusos da tampa frontal

PP (polipropileno)

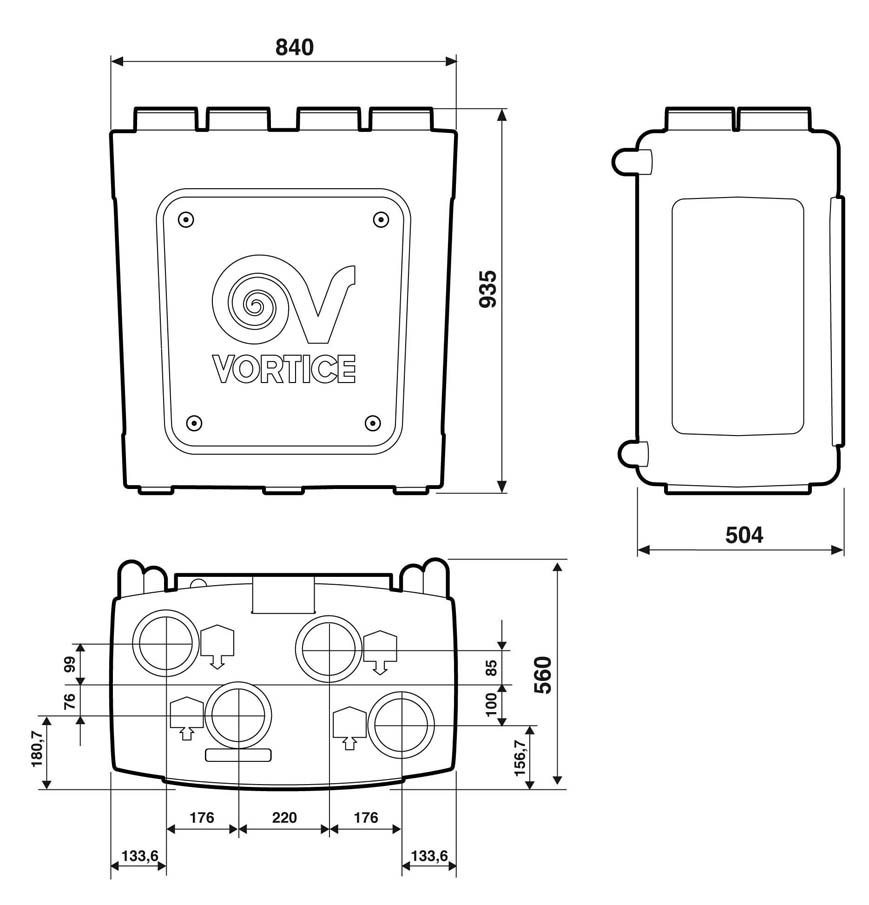

Clique AQUI para abrir uma janela com imagem das dimensões do equipamento.
